丹佛斯IP55防护等级变频器电缆填料函的选型和安装

时间：2022-12-01 作者：香蕉视频在线观看免费污变频点击：次

近年来，香蕉视频下载网址链接越来越广泛应用于石油开采、化工、船舶等行业，这些行业对安全防爆有着非常高的要求，一般要求采用IP55以上防护等级的变频器。在现场安装时，变频器还需要在底部开孔，并用电缆填料函在变频器底板处对接入线缆进行固定和连接。

>>>> 什么是电缆填料函 >>>>

电缆填料函是一种高品质电缆的防爆附件，一般使用黄铜或不锈钢等材质，装在电缆端口与电气设备的连接处，起到连接电缆、固定位置的作用，具有隔爆性能优越、结构安全可靠、安装简单方便、防护等级高等优点，适合于恶劣环境或防爆场合使用。

如何选配填料函

丹佛斯各功率段IP55变频器底部开孔尺寸图

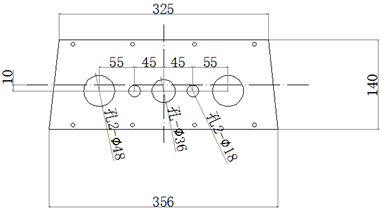

11-15KW，B2机箱开孔分布图

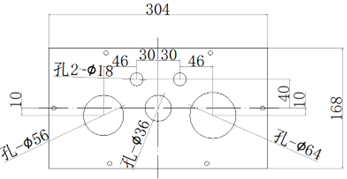

30-45KW，C2机箱开孔分布图

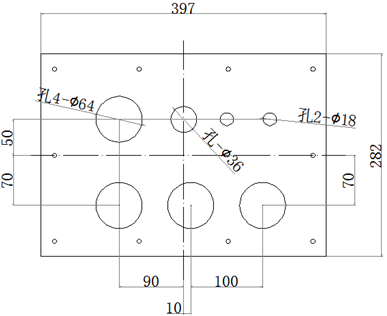

110KW，D5H机箱开孔分布图

160-200KW，D7H机箱开孔分布图

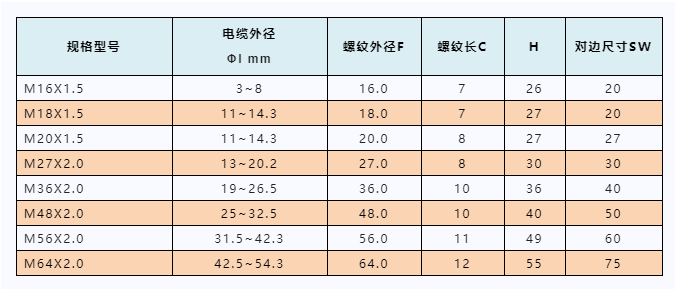

电缆填料函的规格型号

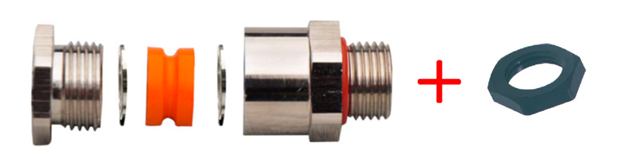

电缆填料函推荐采用船用电缆TJ型防水填料函和相应规格尺寸的GMP尼龙螺母，其中TJ型夹紧式填料函采用黄铜镀镍外壳和硅橡胶芯套，能够满足IP68防护等级，适用于船舶、造船行业的使用标准。GMP尼龙螺母可以工作于-40℃至100℃，能满足对电缆线径范围在3-90mm的紧固和密封。

用户可以根据上述推荐型号和尺寸参数，自行选购配套的电缆填料函。如果还有任何疑问，可以随时拨打上海香蕉视频在线观看免费污24小时服务热线：400-888-6560，获得进一步的技术支持
